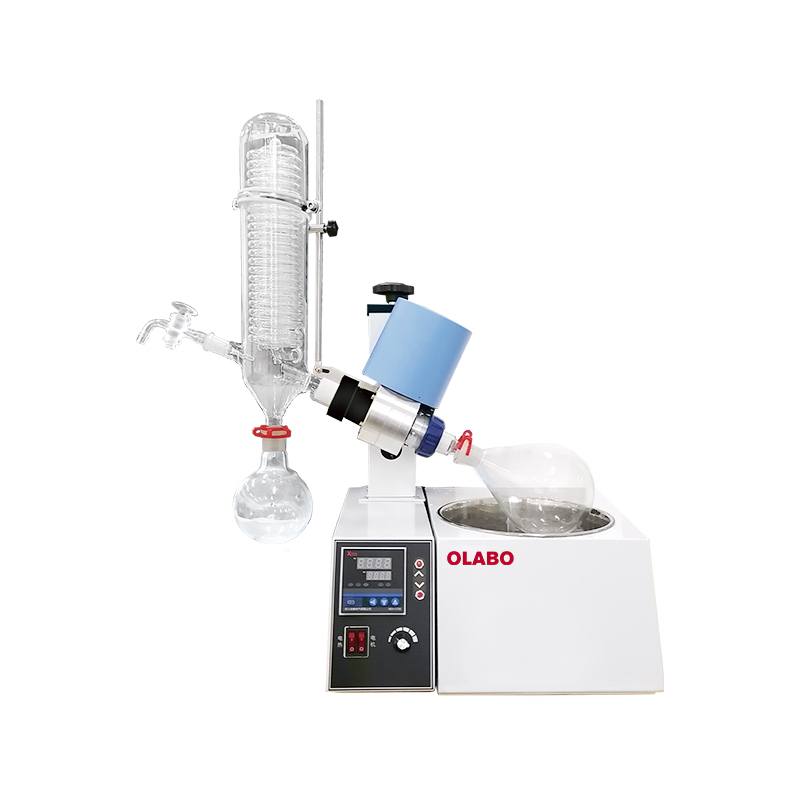

旋轉蒸發儀,主要用于減壓條件下連續蒸餾易揮發性溶劑,應用于化學、化工、生物醫藥等領域。
蒸餾燒瓶是一個帶有標準磨口接口的茄形或圓底燒瓶,通過一高度回流蛇形冷凝管與減壓泵相連,回流冷凝管另一開口與帶有磨口的接收燒瓶相連,用于接收被蒸發的有機溶劑。
在冷凝管與減壓泵之間有三通活塞,當體系與大氣相通時,可以將蒸餾燒瓶,接液燒瓶取下,轉移溶劑;當體系與減壓泵相通時,則體系應處于減壓狀態。使用時,應先減壓,再開動電動機轉動蒸餾燒瓶;結束時,應先停機,再通大氣,以防蒸餾燒瓶在轉動中脫落。
作為蒸餾的熱源,常配有相應的恒溫水槽。通過電子控制,使燒瓶在最適合的速度下,恒速旋轉以增大蒸發面積。通過真空泵使蒸發燒瓶處于負壓狀態。蒸發燒瓶在旋轉同時置于水浴鍋中恒溫加熱,瓶?jī)?nèi)溶液在負壓下在旋轉燒瓶?jī)?nèi)進行加熱擴散蒸發。
旋轉蒸發器系統可以密封減壓至 400~600毫米汞柱;用加熱浴加熱蒸餾瓶中的溶劑,加熱溫度可接近該溶劑的沸點;同時還可進行旋轉,速度為50~160轉/分,使溶劑形成薄膜,增大蒸發面積。此外,在高效冷卻器作用下,可將熱蒸氣迅速液化,加快蒸發速率。
旋蒸儀的保養知識
1.用前仔細檢查儀器,玻璃瓶是否有破損,各接口是否吻合,注意輕拿輕放。
2.用軟布擦拭各接口,然后涂抹少許真空脂。真空脂用后一定要蓋好,防止灰砂進入。
3.各接口不可擰得太緊,要定期松動活絡,避免長期緊鎖導致連接器咬死。
4.先開電源開關,然后讓機器由慢到快運轉,停機時要使機器處于停止?fàn)顟B(tài),再關開關。
5.各處的聚四氟開關不能過力擰緊,容易損壞玻璃。
6.每次使用完畢必須用軟布擦凈留在機器表面的各種油跡,污漬,溶劑剩留,保持清潔。
7.停機后擰松各聚四氟開關,長期靜止在工作狀態會使聚四氟活塞變形。
